射频同轴电缆
产品简介
● 替代GORE公司CXN3507电缆；
● 电压驻波比低、衰减低、相位稳定度高；
● 用于相控阵雷达、电子对抗、预警机、5G通信等；
● 射频电缆及其配套组件专业解决方案；
结构参数
项目 | 材料 | 参数 |
内导体 | 镀银铜线 | 0.90（mm） |
绝缘层 | PTFE薄膜 | 2.45（mm） |
屏蔽层 | 镀银铜带+镀银铜丝 | 3.30（mm） |
护套 | 氟塑料 | 3.55（mm） |
性能参数
项目 | 参数 |
特性阻抗 | 50（Ω） |
电容 | 85（PF/m） |
介质耐电压 | 2000（V） |
速比 | 85（％） |
最高工作频率 | 40（GHz） |
屏蔽衰减 | 90（dB） |
机械相位稳定性 | ≤3°（18GHz） |
温度相位稳定性 | ≤700ppm |
工作温度 | -55~150（℃） |
重量 | 33（kg/km） |
最小弯曲半径 | 18（mm） |

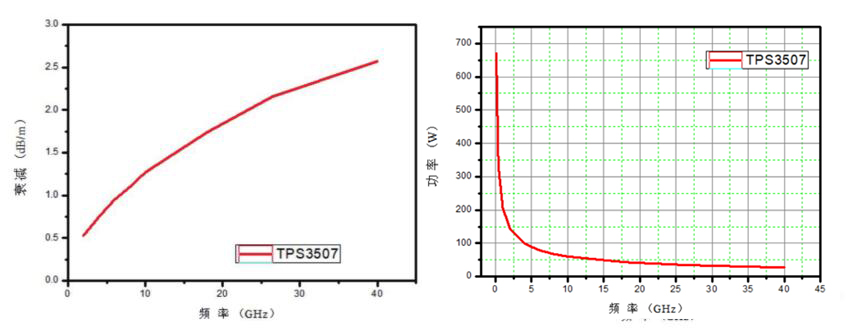

衰减特性
项目 | 参数 | |
衰减 （20℃,nom,dB/M） | 2 GHz | 0.53 |
4 GHz | 0.75 | |
6 GHz | 0.95 | |
8 GHz | 1.1 | |
10 GHz | 1.27 | |
18 GHz | 1.74 | |
26.5 GHz | 2.16 | |
40 GHz | 2.57 | |
电压驻波比 VSWR | DC-6.0GHz | 1.15 |
DC-18.0GHz | 1.25 | |
DC-40.0GHz | 1.40 | |

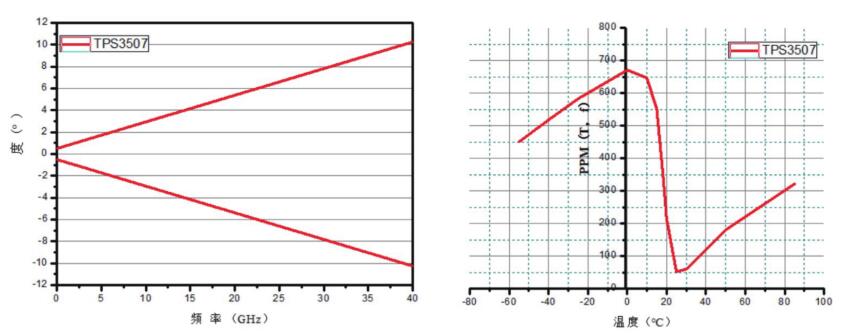

相位稳定性特性曲线
