射频同轴电缆
产品简介
● 替代GORE公司CXN3506电缆；
● 电压驻波比低、衰减低、相位稳定度高；
● 用于相控阵雷达、电子对抗、预警机、5G通信等；
● 射频电缆及其配套组件专业解决方案；
结构参数
项目 | 材料 | 参数 |
内导体 | 镀银铜线 | 0.50（mm） |
绝缘层 | PTFE薄膜 | 1.40（mm） |
外屏蔽层 | 镀银铜带+镀银铜丝 | 1.95（mm） |
护套 | 氟塑料 | 2.20（mm） |
性能参数
项目 | 参数 |
特性阻抗 | 50（Ω） |
电容 | 89（PF/m） |
介质耐电压 | 1000（V） |
速比 | 82（％） |
最高工作频率 | 18（GHz） |
屏蔽衰减 | 90（dB） |
机械相位稳定性 | ≤3°（18GHz） |
温度相位稳定性 | ≤700ppm |
工作温度 | -55~150（℃） |
重量 | 16（kg/km） |
最小弯曲半径 | 11（mm） |

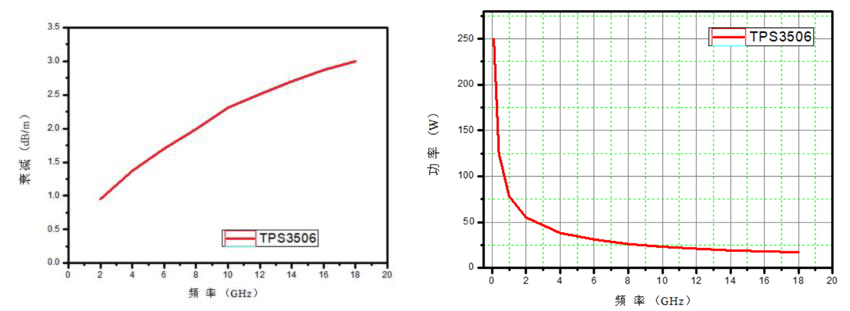

衰减特性
项目 | 参数 | |
衰减 （20℃,nom,dB/M） | 2GHz | 0.95 |
4GHz | 1.37 | |
6GHz | 1.7 | |
8GHz | 1.99 | |
10GHz | 2.31 | |
12GHz | 2.51 | |
14GHz | 2.7 | |
16GHz | 2.87 | |
18GHz | 3.00 | |
电压驻波比 VSWR | DC-6.0GHz | 1.15 |
DC-18.0GHz | 1.25 | |
相位稳定性特性曲线
