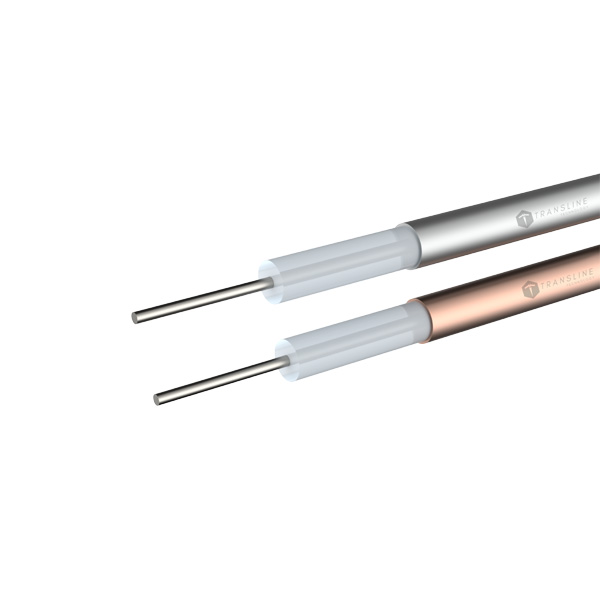

射频同轴电缆
产品简介
● 使用频率高、衰减低、驻波小、屏蔽性能好、可靠性高；
● 根据客户需要，内导体可采用镀银铜线；
● 外导体可采用镀锡铜管、镀银铜管、镀三元合金铜、铜-不锈钢复合管等；
● 适用于航空航天、导航、电子对抗、医疗、仪器仪表的机内连线等。
结构参数
产品型号 | SFT-50-1 | SFT-50-2 | SFT-50-3 | |
结构 | 内导体外径（mm） | 0.28 | 0.51 | 0.915 |
绝缘外径（mm） | 0.92 | 1.68 | 3.00 | |
电缆外径（mm） | 1.19 | 2.18 | 3.58 | |
性能参数
产品型号 | SFT-50-1 | SFT-50-2 | SFT-50-3 | |
电气 性能 | 绝缘电阻（MΩ.Km） | 5000 | 5000 | 5000 |
电容（PF/m） | 105 | 105 | 105 | |
特性阻抗（Ω） | 50 | 50 | 50 | |
介质耐压（V） | 2000 | 3000 | 5000 | |
传输速比（%） | 69 | 69 | 69 | |
最高使用频率（GHz） | 18 | 18 | 18 | |
重量（g/m） | 12 | 35 | 60 | |
最小弯曲半径（mm） | 6.3 | 6.35 | 8 | |
工作温度（℃） | -40~100 | -55~125 | -55~125 | |

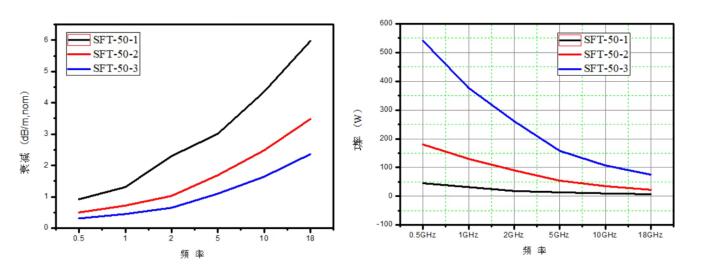

衰减特性
产品 | SFT-50-1 | SFT-50-2 | SFT-50-3 | |||
衰减 | 参考功率 | 衰减 | 参考功率 | 衰减 | 参考功率 | |
0.5GHz | 0.92 | 45.0 | 0.50 | 180 | 0.31 | 541 |
1GHz | 1.31 | 31.5 | 0.72 | 130 | 0.45 | 377 |
2GHz | 2.30 | 18.0 | 1.03 | 90 | 0.65 | 261 |
5GHz | 3.01 | 13.5 | 1.69 | 54 | 1.10 | 158 |
10GHz | 4.35 | 9.5 | 2.48 | 35 | 1.64 | 107 |
18GHz | 5.97 | 7.0 | 3.48 | 22 | 2.36 | 75 |
