射频同轴电缆
产品简介
● 替代Micro-Coax公司UFB205A电缆；
● 电压驻波比低、衰减低、相位稳定度高；
● 用于相控阵雷达、电子对抗、预警机、5G通信等；
● 射频电缆及其配套组件专业解决方案；
结构参数
项目 | 材料 | 参数 |
内导体 | 镀银铜线 | 1.45（mm） |
绝缘层 | PTFE薄膜 | 3.99（mm） |
外屏蔽层 | 镀银铜带+镀银铜丝 | 4.70（mm） |
护套 | 氟塑料 | 5.20（mm） |
性能参数
项目 | 参数 |
特性阻抗 | 50（Ω） |
电容 | 87（PF/m） |
介质耐电压 | 3000（V） |
速比 | 82（％） |
最高工作频率 | 26.5（GHz） |
屏蔽衰减 | 90（dB） |
机械相位稳定性 | ≤3°（10GHz），芯棒直径76mm |
温度相位稳定性 | ≤750ppm |
工作温度 | -55~150（℃） |
重量 | 68（kg/km） |
最小弯曲半径 | 30（mm） |

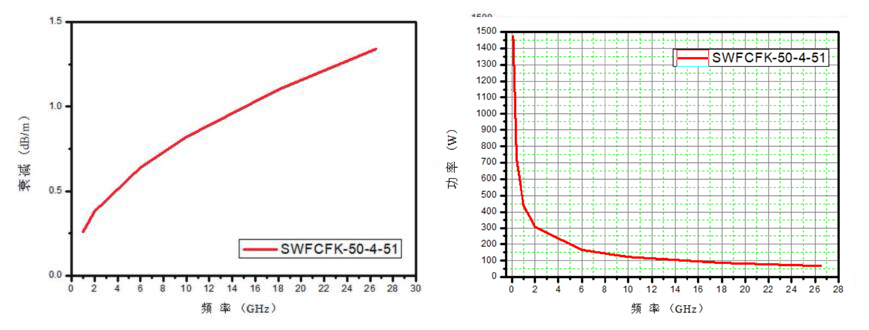

衰减特性
项目 | 参数 | |
衰减 （20℃,nom,dB/M） | 1GHz | 0.26 |
2GHz | 0.38 | |
6GHz | 0.64 | |
10GHz | 0.82 | |
18GHz | 1.10 | |
26.5GHz | 1.34 | |
电压驻波比 VSWR | DC-6.0GHz | 1.15 |
DC-18.0GHz | 1.25 | |
DC-26.5GHz | 1.35 | |
